Sugerimos que você assista ao vídeo que está no final deste artigo para tirar suas dúvidas de forma visual.
Antes de começar, você precisa verificar se recebeu os seguintes componentes:
- Trava solenoide com batente;
- Controladora;
- Fonte de alimentação para ativar a controladora e a trava;
- Fonte de teste para a solenoide;
- Acabamento da trava;
- Adesivo para colar na sua geladeira.
Para efetuar a instalação você vai precisar das seguintes ferramentas:
- Chave Philips
- Pinça fina
- Caneta ou lápis para riscar em vidro
Com a pinça, remova as proteções da fita que estão coladas no batente. Após remover as proteções, fixe o batente na parte interna da sua geladeira.
Com a porta da geladeira fechada, utilize a caneta ou lápis para marcar a altura da trava na mesma altura do batente que está fixado na parte interna da geladeira.
Em seguida, utilizando a pinça remova as proteções das fitas e com cuidado fixe a trava na altura marcada anteriormente na porta da sua geladeira.
Com a trava colada na porta da sua geladeira, utilize a chave Philips para ajustar o encaixe da trava com o batente.
Após fixar e regular a trava e o batente faça o teste de funcionamento com a fonte de teste para solenoide.
Caso o teste tenha tido sucesso, efetue a passagem do cabo pela borda da porta da geladeira, removendo com cuidado as borrachas. O restante do cabo você deverá passar para a parte de trás da geladeira.
IMPORTANTE: A saída/porta 1 da controladora serve SOMENTE para trava solenoide.
Caso seja efetuada a ligação invertida ou incorreta do cabo, os aparelhos podem sofrer danos elétricos
|
Fixe a controladora onde achar mais conveniente, desde que seja na parte traseira da sua geladeira.
Com o cabo já passado pela porta e pela parte traseira da geladeira, conecte a ponta positiva do cabo na porta positiva da saída 1 e a ponta negativa do cabo na porta negativa da saída 1 da sua controladora.
IMPORTANTE: A saída/porta 1 da controladora serve SOMENTE para trava solenoide.
Caso seja efetuada a ligação invertida ou incorreta do cabo, os aparelhos podem sofrer danos elétricos. |
Após conferir todas as ligações conecte a fonte de energia. Caso tudo esteja conectado corretamente, o led vermelho irá permanecer aceso.
Caso ainda tenha alguma dúvida, assista o vídeo abaixo:
Configuração da VMtrava Solenoide
|
OBS: o cadastro de local deve estar correto para que o cadastro das travas seja feito corretamente.
Com a instalação física concluída você deverá efetuar o cadastro da sua trava no sistema VMpay da seguinte forma:

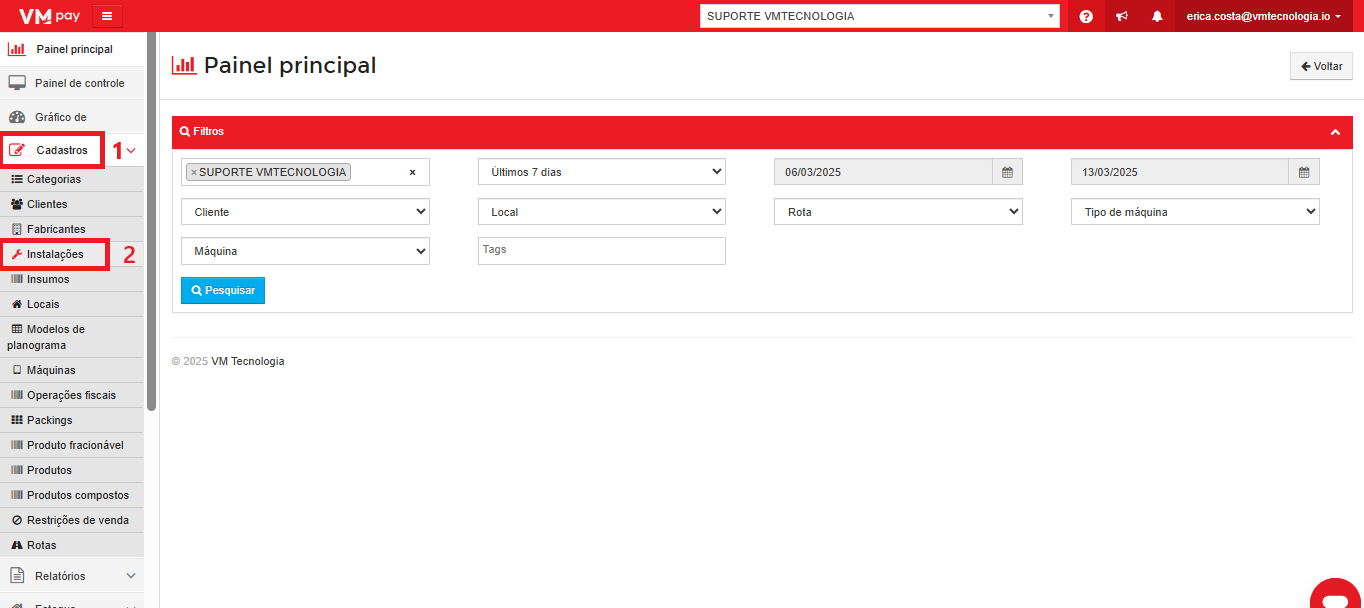

Na aba a esquerda da tela clique em Cadastros em seguida clique em Instalações.

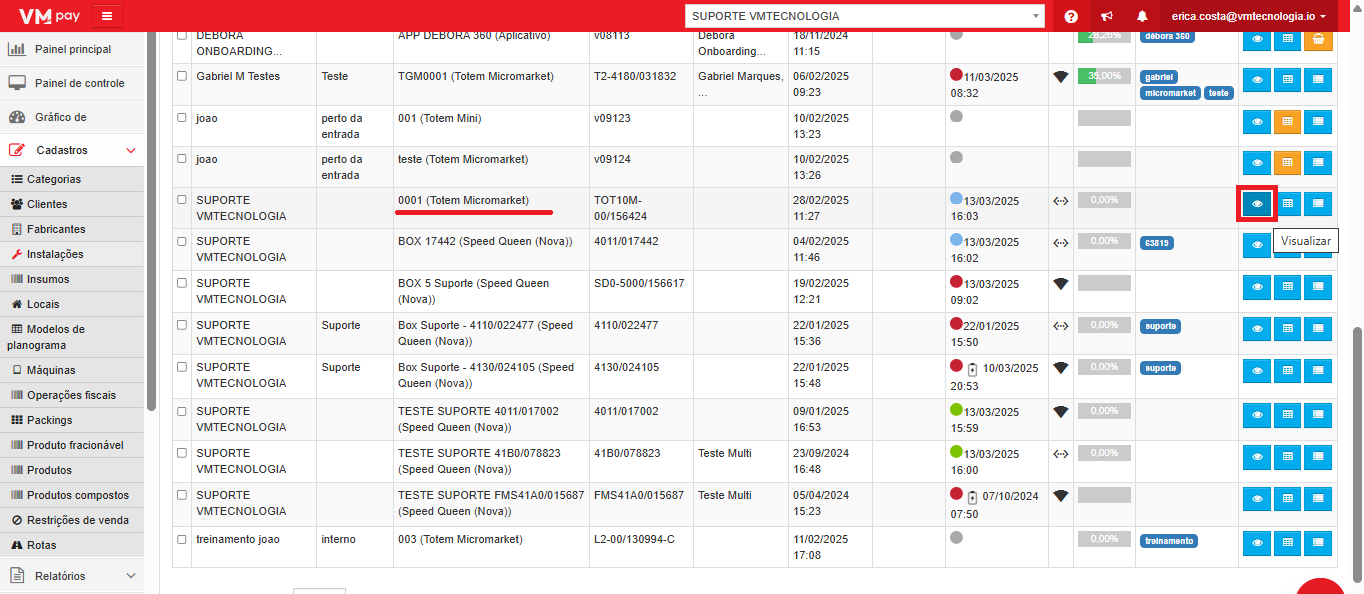

Na página de Instalações localize a sua trava entre as instalações previamente cadastradas. Em seguida você deverá clicar no ícone de visualização, representado por um olho, para acessar a instalação da sua VMtrava.
Observe a imagem abaixo:

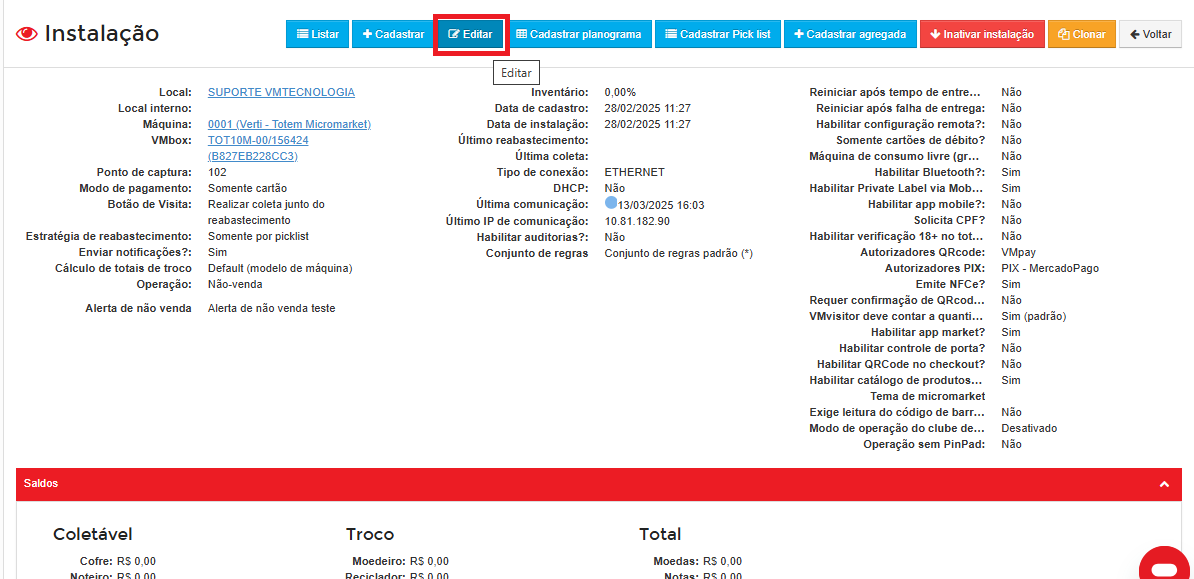

Nesta página você terá acesso a diversas informações. Clique no botão "Editar", que está localizado no topo da página.

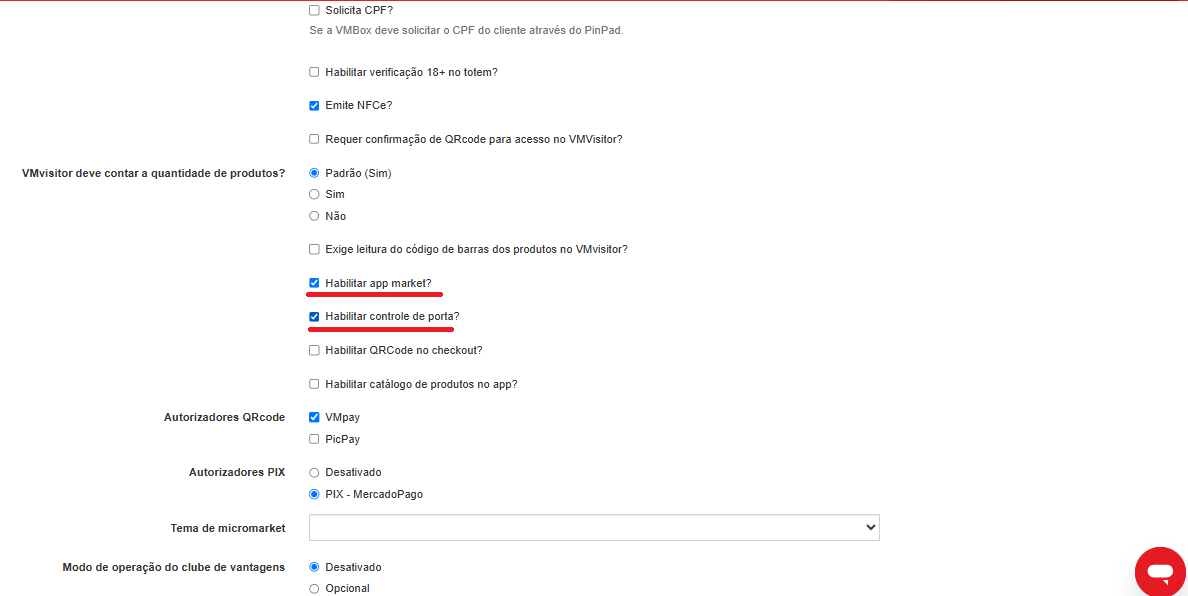

Já na tela de edição da instalação você deverá rolar a barra de rolagem até o final da página e marcar as caixinhas onde estão descritas as funcionalidades "Habilitar app market?" e "Habilitar controle de porta?"
Após marcar as duas flagboxes clique em "Salvar", conforme a imagem abaixo:

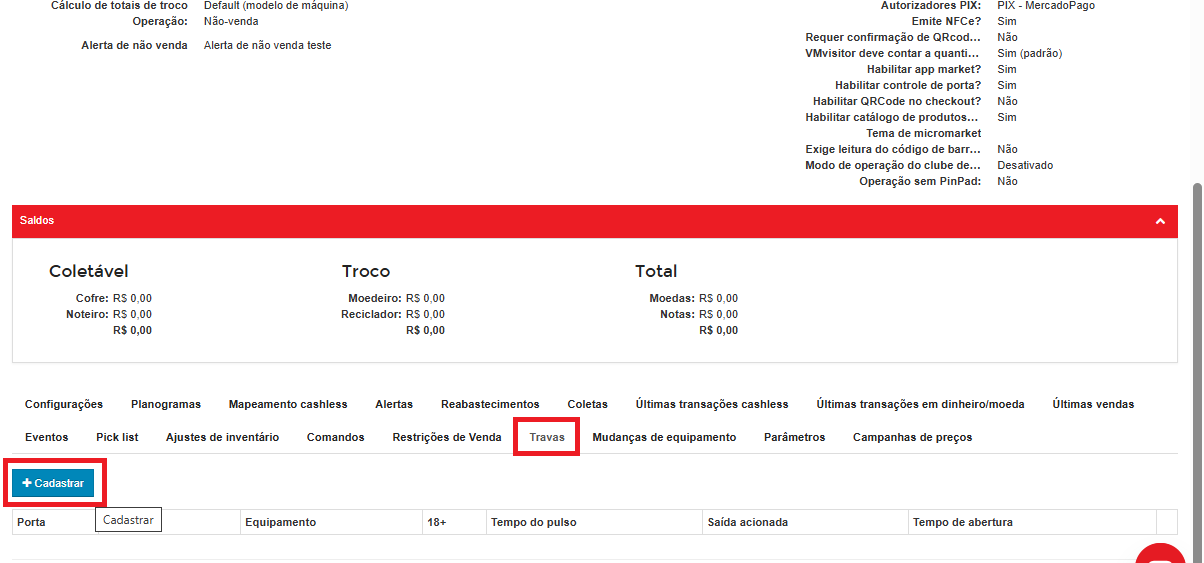

Após salvar o cadastro, o sistema VMpay irá retornar para a página da Instalação. Entre as opções que estão abaixo de saldos você irá encontrar a aba Travas. Clique nesta aba e em seguida clique em "+ Cadastrar".
Observe a página abaixo:

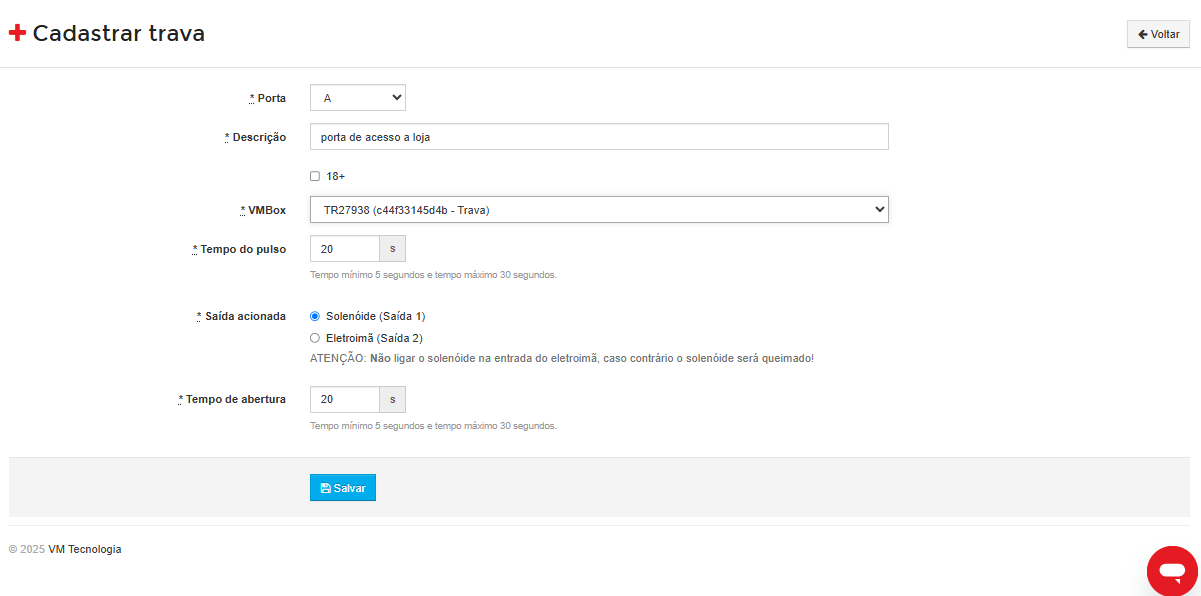

O sistema VMpay irá encaminhar você para uma nova página onde será possível efetuar o cadastro da sua trava. Nesta página você tem vários campos para preencher. Todos são obrigatórios.

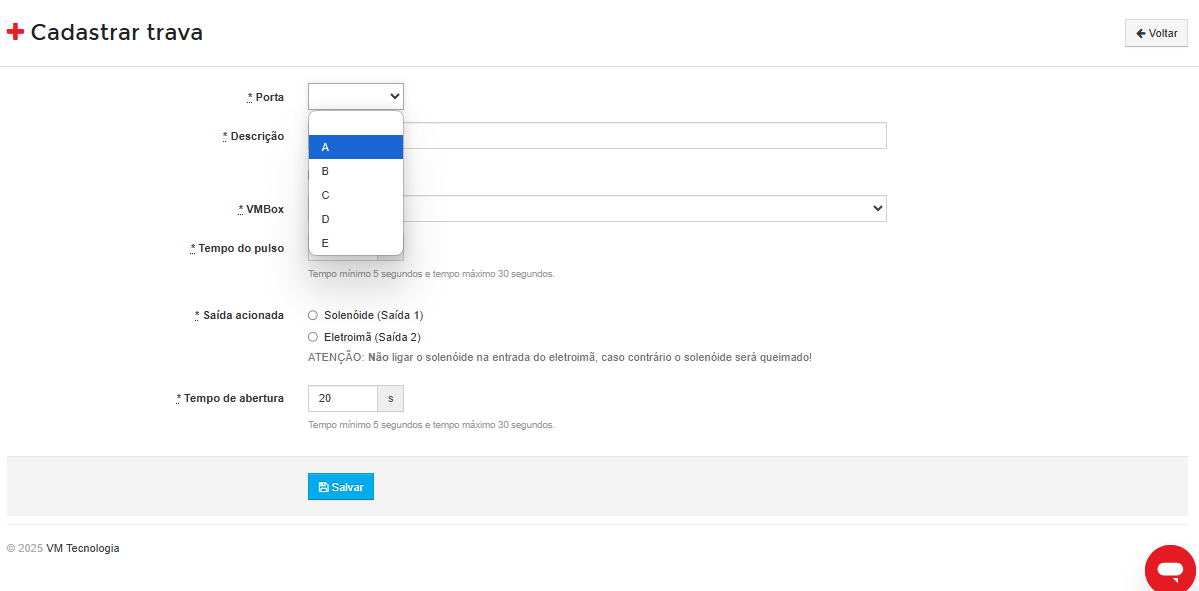

No campo Porta você define qual é a sua trava, pois é possível cadastrar até cinco travas por instalação.
No campo Descrição você define qual é o melhor nome para a sua trava. Sugerimos que preencha com um termo mais intuitivo possível para fácil identificações futuras. Inclusive, o nome escolhido para a trava do seu ponto de venda será mostrado para o seu consumidor.
Logo abaixo estará a flagbox de 18+ onde você pode definir se esta geladeira onde a trava está instalada permitirá ou não o acesso a menores de dezoito anos.
O campo VMbox serve para cadastrar a sua controladora. Neste campo você tem o mesmo código que está presente na controladora.
Tempo de pulso é o tempo que a controladora permite que a trava fique aberta. Sugerimos sempre 20 segundos.
Saída acionada: neste caso irá selecionar a Solenoide (Saída 1).
IMPORTANTE:
A ligação incorreta das entradas das controladoras pode ocasionar mal funcionamento ou até queimar a solenoide e a controladora! |
Tempo de abertura é o tempo máximo para abertura da porta após a trava for liberada.
Depois de preenchidos os campos, clique em "salvar".

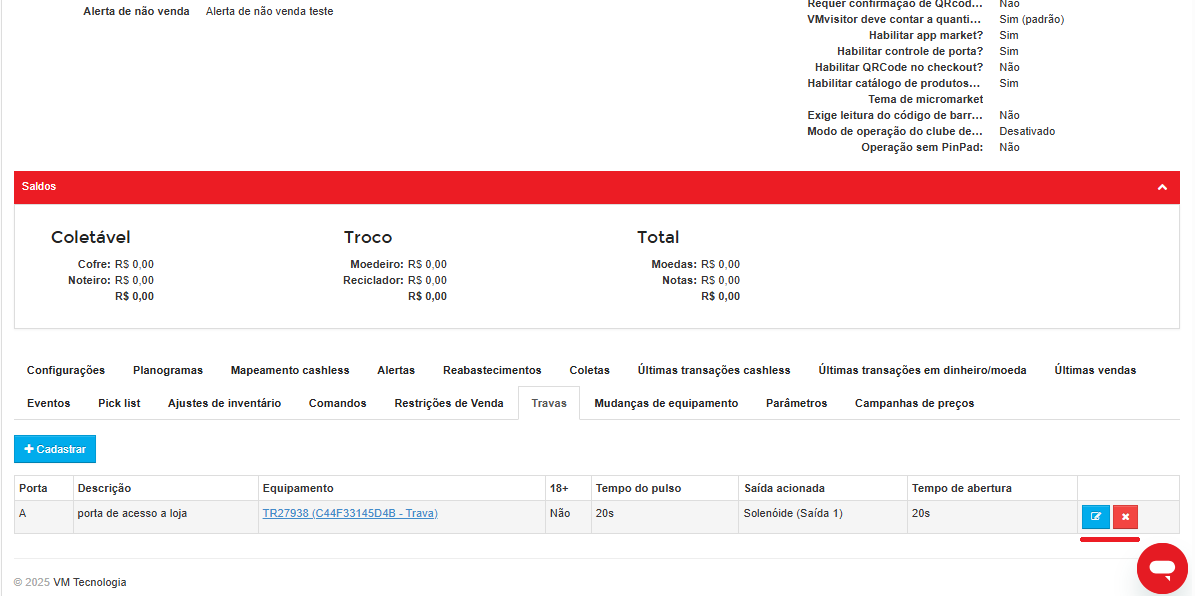

Depois de salva, sua trava aparecerá conforme a imagem abaixo. Caso precise editar ou excluir, você pode clicar no botão de "edição", representado por um lápis, ou no de "excluir", representado por um X.
Você também pode assistir este passo a passo no vídeo abaixo:
