Vending Machine Rheavendors – FTP60E

IMAGENS DO EQUIPAMENTO

ESPECIFICAÇÃO TÉCNICA
• Versão de Firmware do Equipamento: V 2.5.1
• Alimentação: 220 VAC, 60 Hz
• Sistema de Pagamento: PinPad
• Interface de Pagamento: MDB
• Interface de Auditoria: DEXUCS
• Modelo da máquina: Rheavendors – FTP60E E5 R2

OBJETIVO

Analisar a possibilidade da implementação do serviço de pagamento e telemetria fornecido pela VMtecnologia na Vending Machine Rheavendors - FTP60E do cliente Nestlé.

CONFIGURAÇÕES DA MÁQUINA

Para garantir que a máquina tem compatibilidade com o sistema da VM foi necessário incialmente levantar algumas informações como Versão de Firmware, Interface de Auditoria, Sistema de Pagamentos, etc. Na sequência deste capítulo estão disponíveis as informações relacionadas a máquina.

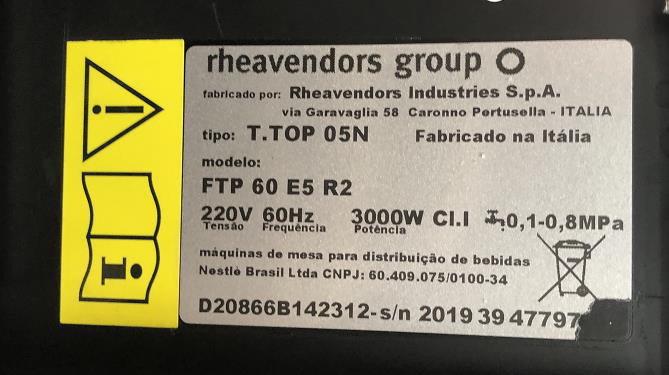

• Modelo da máquina: Rheavendors – FTP60E E5 R2

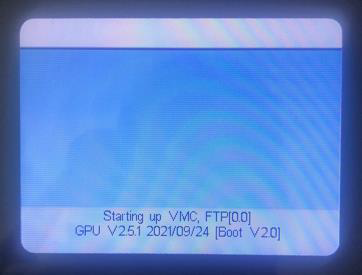

Versão de Firmware homologado: V 2.5.1

Acesso ao menu de configuração:

Para compatibilizar o funcionamento da máquina com o sistema de pagamento da VMtecnologia é necessário primeiramente acessar o menu de configurações da máquina, para isso basta abrir a porta frontal e pressionar o botão de Programação.

Após pressionar o botão selecione a opção “1 - PROGRAMAÇÃO” no menu inicial, para realizar as demais configurações

Configuração da Interface auditoria (EVA-DTS/DEXUCS):

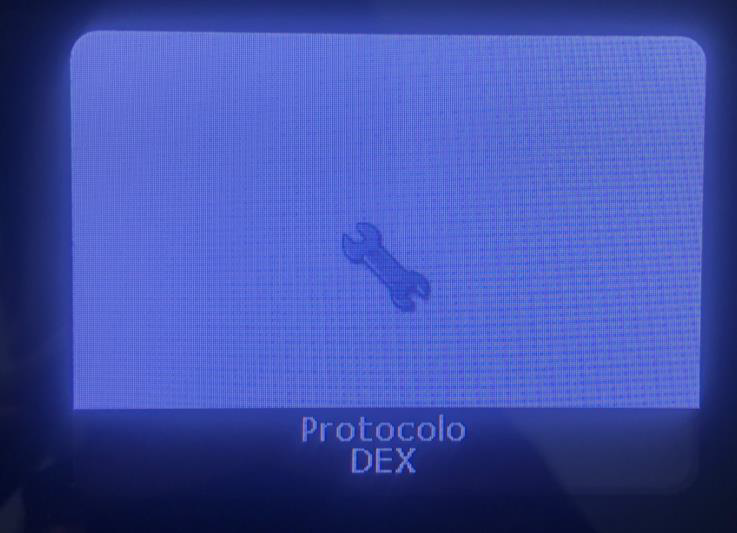

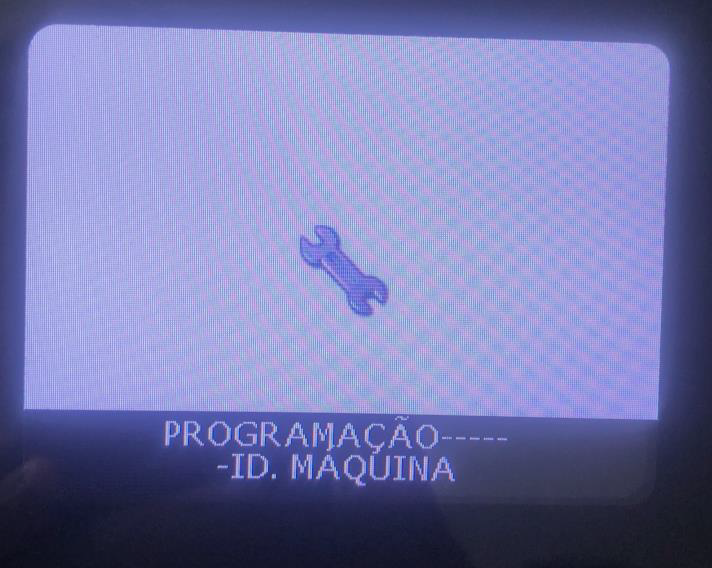

No menu de configuração da máquina, acesse a opção “Programação”, navegue até a função “ID. Máquina”, nela procure a opção “Protocolo”, acesse-a e selecione a opção “DEX”.

Configuração da Interface de pagamento (MDB):

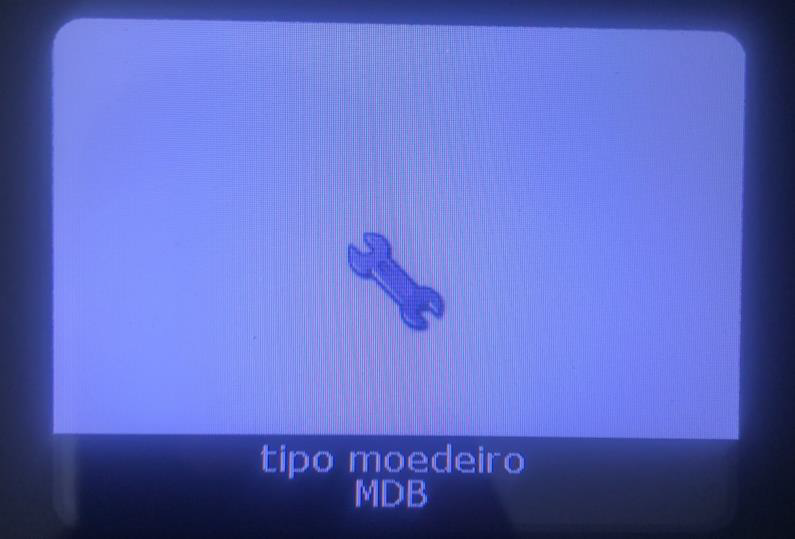

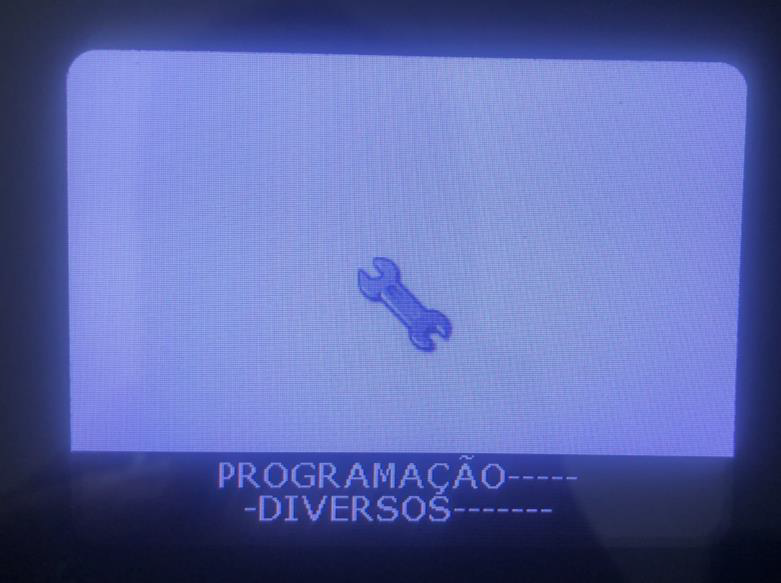

Para configurar a interface de pagamento acesse o menu de configurações e navegue até a aba “Diversos”, lá acesse a opção “Tipo moedeiro” e lá selecione a opção “MDB”.

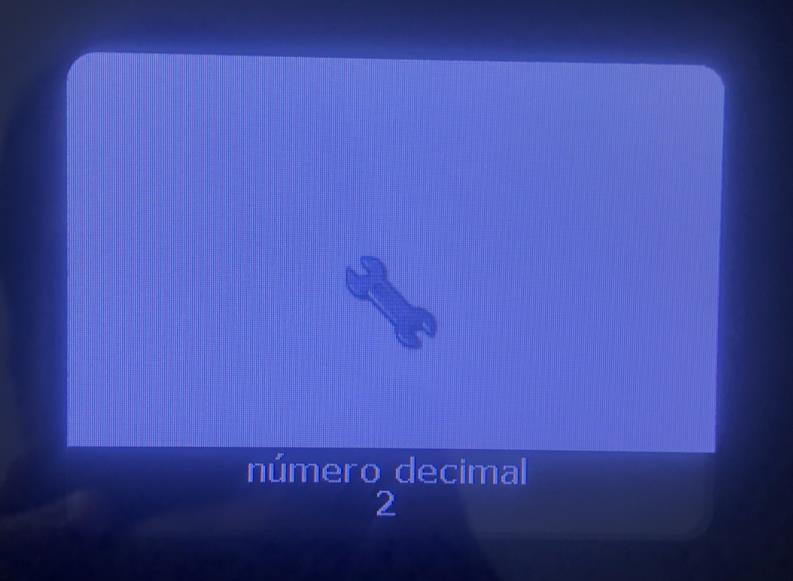

Ainda em “Diversos”, vá na aba “Número decimal” e configure-o com “2”.

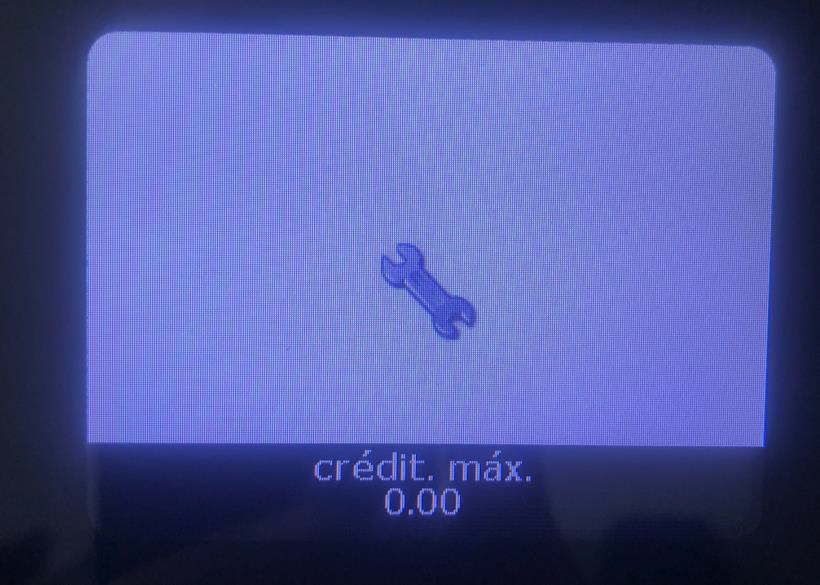

Note que se for utilizado o RFID entende-se que o valor do “Crédito Máximo” deverá ser alterado para o máximo possível da máquina. Neste modelo de máquina foi deixado em 0.00 pois não foi testado com o RFID.

CONFIGURAÇÃO NO VMPAY

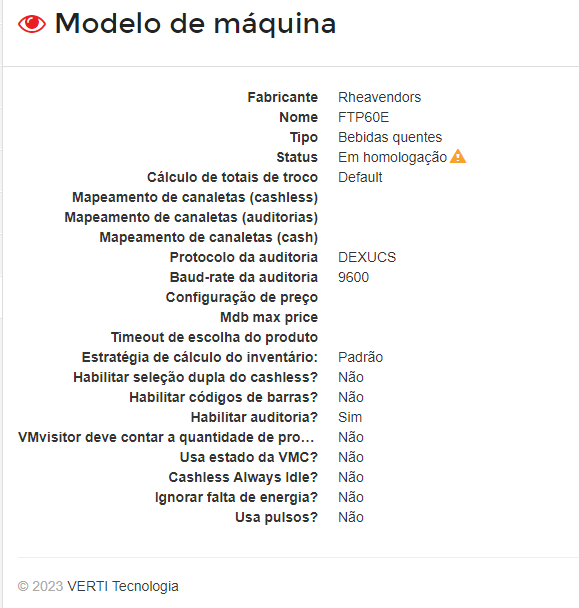

Para a instalação criada no VMpay foi necessário selecionar apenas as flags padrões, como por exemplo habilitar a flag “Habilitar Auditoria?” “Habilitar Bluetooth?”, “Modo de pagamento: em Dinheiro e Cartão”, etc.

INSTALAÇÃO DA VMBOX

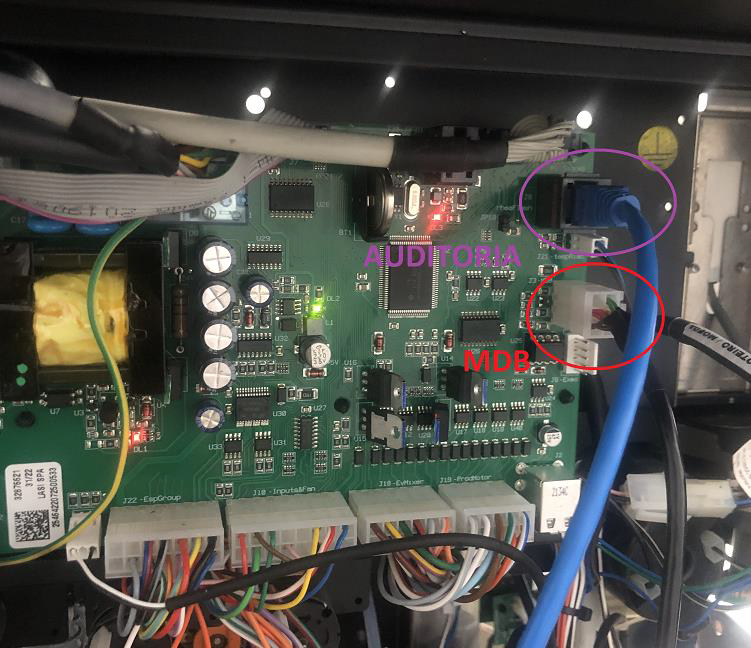

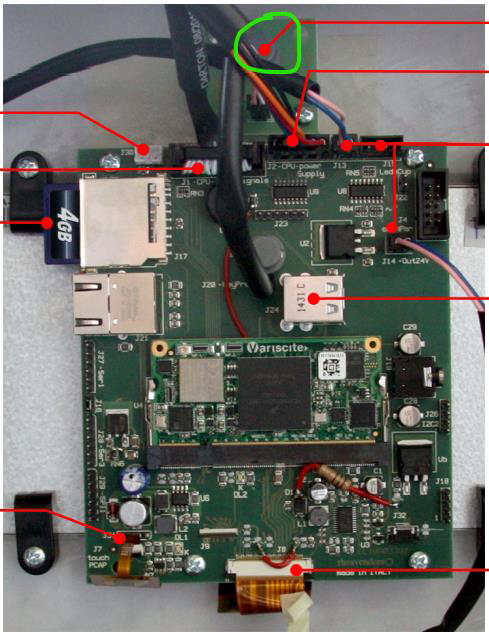

Para a implementação da VMbox neste modelo de máquina foi utilizado o “Cabo MDB”, o qual é conectado ao conector Mini Fit fêmea de 6 vias que está localizado na placa de controle da máquina. Para a interface de auditoria da VMbox foi utilizada a “Interface Rheavendors/Nestlé”, a qual é conectada diretamente em um conector Rj45 fêmea da placa de controle.

MANUAL COMPLETO EM ANEXO
